スマートフォンや太陽電池の未来を変える「有機半導体」。柔軟で軽量、低コストというメリットに加え、東京大学の最新研究では従来の10倍以上の性能を実現しました。ディスプレイから量子デバイスまで、実用化が進む応用例と、革新的な技術の裏側を詳しく解説します。次世代テクノロジーの最前線を知りたい方は必読です。
有機半導体の応用例と基本性能：なぜ今、世界が注目するのか？
有機半導体とは、炭素を主成分とする有機化合物でありながら、電気を通す性質（半導体特性）を持つ材料のことです 。従来の無機半導体に比べ、化学合成によって分子構造を自由にデザインできるという大きな利点があります 。
近年、この有機半導体の研究が加速している背景には、以下のような独自のメリットがあるからです。

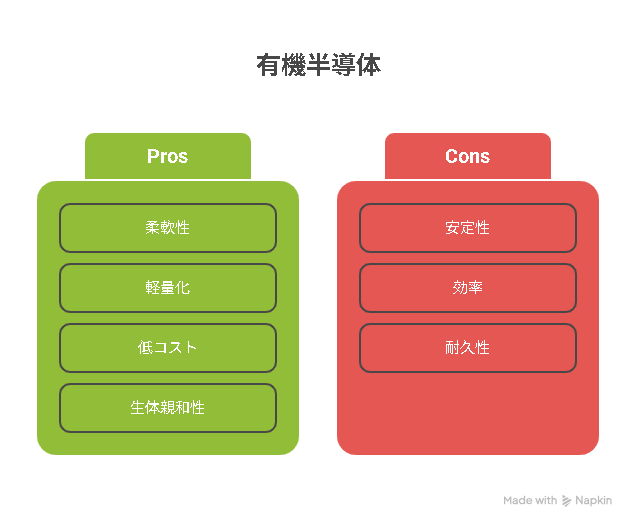

- 柔軟性（フレキシブル性）: プラスチックのように曲げることができるため、折りたたみスマホやウェアラブルデバイスに適しています 。
- 軽量化: 極めて薄い膜として形成できるため、デバイスの軽量化が可能です 。
- 低コスト・大面積化: 印刷技術（インクジェットなど）を用いた製造が期待されており、安価に大量生産できる可能性があります 。
- 生体親和性: バイオセンサーやヘルスケアデバイスへの応用において、シリコンよりも親和性が高いとされています 。
有機半導体の応用例：実用化が進む主要な5つの分野
現在、有機半導体はすでに一部の分野で実用化が始まっており、今後さらにその範囲は広がると予測されています。
1. 有機ELディスプレイ（OLED）
最も普及している有機半導体の応用例の一つが有機ELです 。自発光型であるためバックライトが不要で、高コントラストかつ薄型のディスプレイを実現しています。
2. 有機薄膜太陽電池（OPV）
シリコン太陽電池に代わる次世代太陽電池として研究されています 。窓ガラスや壁面に貼り付けられるほど薄く、室内光でも発電効率が高いという特性があります。
3. 有機電界効果トランジスタ（OFET）
電子回路の基本素子であるトランジスタを、有機材料で作成する技術です 。これにより、曲がる電子ペーパーやスマートラベルなどの開発が進んでいます。
4. 高感度センサー（歪み・振動・バイオ）
有機半導体は、わずかな物理的な変化（歪みや圧力）を電気信号に変える感度が高いという特徴があります 。
- 指で曲げるだけで電流が倍増するような高感度な応力・振動センサーへの応用が期待されています 。
- 特定の分子に反応して発光する「蛍光プローブ」を用いることで、バイオイメージングや環境センサーとしての利用も研究されています 。
5. 量子エレクトロニクスへの展開
最新の研究では、有機半導体中に「二次元正孔ガス」を形成し、量子的な挙動を制御する試みがなされています 。これにより、将来的に量子コンピュータなどの高度な演算デバイスへの応用も視野に入ってきました 。
有機半導体の応用例を広げる革新：移動度100 cm²/Vs超の達成
有機半導体の実用化において最大の課題は、無機半導体に比べて「キャリア移動度（電気の速さ）」が低いことでした 。しかし、2025年10月、東京大学の研究グループがこの常識を覆す世界初の成果を発表しました。
熱振動を抑える「歪み制御」の衝撃
有機半導体は、分子間が弱い「ファンデルワールス力」で結合しているため、温度による「熱振動」が激しく、これが電気の流れを妨げる原因となっていました 。 東京大学の竹谷純一教授らのグループは、以下の手法を用いることで、この問題を解決しました。
- 一方向からの圧縮歪み: フレキシブル基板を曲げることで、有機半導体単結晶に3%の圧縮歪みを加え、分子の動き（熱振動）を物理的に抑制しました 。
- 低温環境での制御: 絶対温度2K（-271℃）まで冷却し、熱エネルギーそのものを低減させました 。
- 電気二重層トランジスタ（EDLT）: イオンゲルを用いた特殊な構造により、極めて高密度な電荷（キャリア）を注入することに成功しました 。
世界初の100 cm²/Vs突破とその意味
この実験の結果、有機半導体において世界で初めて117 cm²/Vsという驚異的なキャリア移動度を観測しました 。（ただし、これは低温での記録値です。） これは従来の有機半導体の一般的な移動度（約10 cm²/Vs程度）の10倍以上に相当し、有機半導体の性能限界が大幅に引き上げられたことを意味します 。
有機半導体の応用例を支える分子設計と電子状態の解明
高性能な有機半導体の応用例を実現するためには、分子レベルでの詳細な解析が欠かせません。室蘭工業大学などの研究では、「電場変調分光法（シュタルク分光法）」を用いて、分子の電子状態を精密に分析しています 。
- 双極子モーメントと分極率の決定: 分子が光を受けた際に、電荷がどのように移動し、どの程度歪むかを定量化します 。
- エキシマ（会合体）の解析: 分子が重なり合う「スタッキング」構造において、エネルギーがどのように移動するかを解明しています 。
- 分子構造の最適化: これらのデータをもとに、熱振動が小さく、電気を流しやすい分子構造（C8-DNBDTなど）のデザインが進められています 。
有機半導体の将来性：「コンデンスド・プラスチック」の世界
研究の進展により、有機半導体は単なる「プラスチック」から、金属のように電気が流れ、量子的な制御が可能な「コンデンスド・プラスチック」へと進化しようとしています 。
今後期待される具体的な展開は以下の通りです。
- 超高速フレキシブルデバイス: 高い移動度を活かし、現在よりもはるかに高速に動作する、曲がるスマートフォンやPCの実現 。
- 革新的な省エネデバイス: 熱振動を制御することで、発熱を抑えた高効率な電子回路の開発 。
- 量子デバイスの実用化: 有機材料特有の自由度を活かした、安価で汎用性の高い量子デバイスの創出 。
まとめ：有機半導体の応用例は無限の可能性へ
有機半導体は、その柔軟性や低コスト性という強みを維持したまま、無機半導体に匹敵する、あるいはそれを超える性能を手に入れようとしています。
今回紹介した有機半導体の応用例は、まだ氷山の一角に過ぎません。東京大学による「100 cm²/Vs超」の達成や、分子設計の最適化に関する研究は、私たちの生活を根本から変えるような新しい電子機器の登場を予感させます。
今後、この分野の研究がさらに進み、環境負荷が低く、誰でもどこでも高度なテクノロジーを享受できる未来が来ることを期待しましょう。
