ポーラス吸着ステージによる「ピックアップトラブルの予防」

半導体パッケージの高密度化・小型化が加速する現代において、後工程における「ハンドリング技術」の重要性はかつてないほど高まっています。特に1mmを下回る極小チップのピックアップ工程では、従来の技術では限界が見え始めています。

本記事では、有限会社オルテコーポレーションが提案する「ポーラス吸着ステージ」が、どのようにしてピックアップ時の歩留まり改善と装置停止リスクの低減を実現するのか、技術的観点から詳しく解説します。

従来の吸着ステージが抱える「微小チップ特有」の課題

従来の吸着ステージ（溝付きタイプや点吸着タイプ）は、比較的大きなサイズのチップに対しては十分な保持力を発揮してきました。しかし、チップサイズが1mm以下、あるいは狭ピッチ実装へと移行するにつれ、以下のような深刻な問題が顕在化しています。

これらの課題は、単なる精度の問題に留まらず、頻繁な装置停止や再調整作業を引き起こし、生産ライン全体のスループット（時間あたりの処理量）を著しく低下させる要因となっていました。

有限会社オルテコーポレーションが提案するポーラス吸着ステージは、多孔質（ポーラス）材料を採用することで、従来の「点・線」での吸着から「完全な面」での吸着へと進化させたものです。

実際に従来型ステージからポーラス吸着ステージへ切り替えた現場では、劇的なパラダイムシフトが起きています。

技術的ポイント：

ポーラス吸着ステージの性能を最大限に引き出すためには、扱うチップサイズに合わせて「メッシュサイズ（細孔径）」を最適化することが不可欠です。有限会社オルテコーポレーションでは、お客様のワークに合わせた最適な素材選定を行っています。

その理由は、吸着圧の「連続性」にあります。

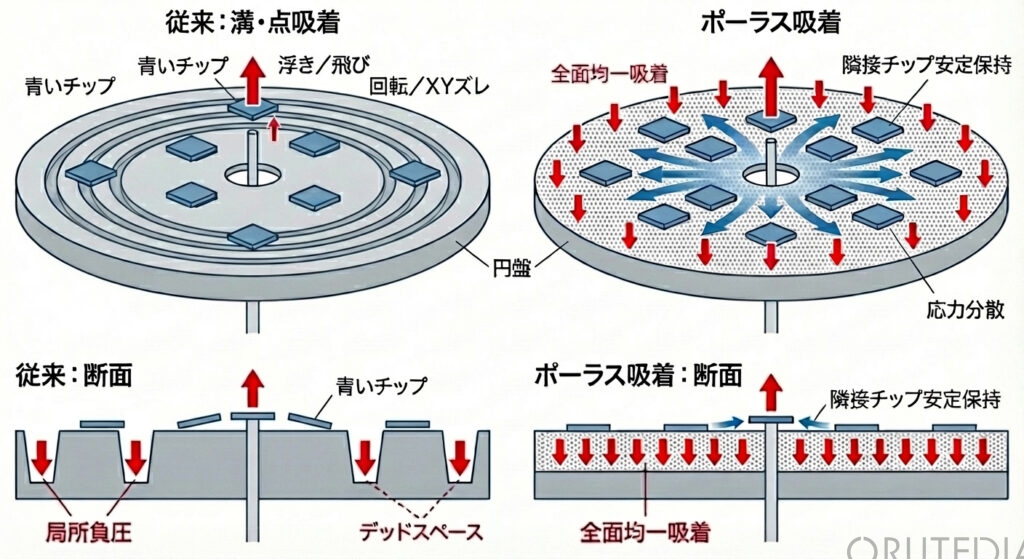

従来の溝タイプでは、溝と溝の間に吸着力が働かない「デッドスペース」が存在します。チップが微小になればなるほど、このデッドスペースが占める割合が大きくなり、保持が不安定になります。

一方、ポーラス素材は微細な連続気泡で構成されているため、チップのどの位置にあっても均一な負圧がかかります。これにより、ピックアップ用ピンがチップを突き上げる際の衝撃や振動を、周囲の吸着面がしっかりと吸収・保持し、隣接チップへの影響をゼロに近づけることができるのです。

ポーラス吸着ステージは、単に多孔質材料を使えば良いというものではありません。半導体製造装置に組み込むためには、極めて高い加工精度が求められます。

フラットネスの追求： メッシュ部分（ポーラス部）と本体フレームの間にコンマ数ミリの段差も許されません。段差があると、そこからエア漏れが発生したり、チップの姿勢が傾いたりする原因になります。
カスタム設計： 使用環境（真空度、流量、チップの材質）に合わせて、最適な設計を行う必要があります。
クリーン度： 半導体工程で使用するため、発塵を抑えた素材選定と洗浄プロセスを徹底しています。
