ワイヤーボンディングの最新技術と信頼性:脱Au化を加速させるPCC・Agワイヤの進化

ワイヤーボンディング
お役立ち情報技術解説 製品|半導体

現代の電子機器、スマートフォン、電気自動車(EV)に欠かせない「半導体パッケージ」。その内部で、微細なチップと外部端子を電気的に繋いでいるのがワイヤーボンディング技術です。

長年、この分野では化学的に安定した金(Au)が主役でしたが、近年のコスト高騰や性能向上への要求から、銅(Cu)や銀(Ag)といった代替材料への転換が急速に進んでいます。本記事では、ワイヤーボンディングの基本プロセスから、最新の「高信頼性ワイヤ」の開発動向までを解説します。


ワイヤーボンディングとは? 半導体実装の要

ワイヤーボンディング

ワイヤーボンディングは、半導体素子(ICチップ)の電極と、パッケージの外部端子を金属の細線(ボンディングワイヤ)で接続する実装技術です 。1本あたり0.1秒以下という驚異的なスピードで繰り返されるこの工程は、半導体製造において最も重要なプロセスの一つです 。

具体的な工程(プロセス)

ワイヤーボンディングは、主に以下のステップで行われます 。

  1. ボール形成: ワイヤ先端をアーク放電で溶融し、表面張力で球状化(ボール)させます。
  2. ボール接合: キャピラリと呼ばれるツールを用い、超音波と荷重を加えてチップ上の電極に熱圧着します。
  3. ループ形成: キャピラリが移動し、適切な高さと形状のループを描きます。
  4. ウェッジ接合: ワイヤを外部端子に押し付け、再び超音波と荷重で接合します。
  5. ワイヤ切断: 接合後、ワイヤを切断して次のサイクルへ移ります。

なぜ「脱金(Au)」が進んでいるのか?

ワイヤボンディング

かつて、ボンディングワイヤのシェアは金(Au)がほぼ100%を占めていました 。しかし、2022年にはそのシェアは29%まで低下しています 。その理由は主に2つあります。

  • コスト低減: 金の価格高騰に対し、銅(Cu)や銀(Ag)は材料コストを大幅に抑えられます 。
  • 電気・熱伝導性: 銅は金よりも高い電気伝導性と熱伝導性を持ち、デバイスの高性能化に適しています 。

しかし、銅ワイヤ(ベアCuワイヤ)には「酸化しやすい」「長期信頼性の確保が難しい」という弱点がありました 。これを克服するために登場したのが、Pd被覆Cu(PCC)ワイヤです 。


車載用半導体に求められる「過酷な信頼性」

半導体 車

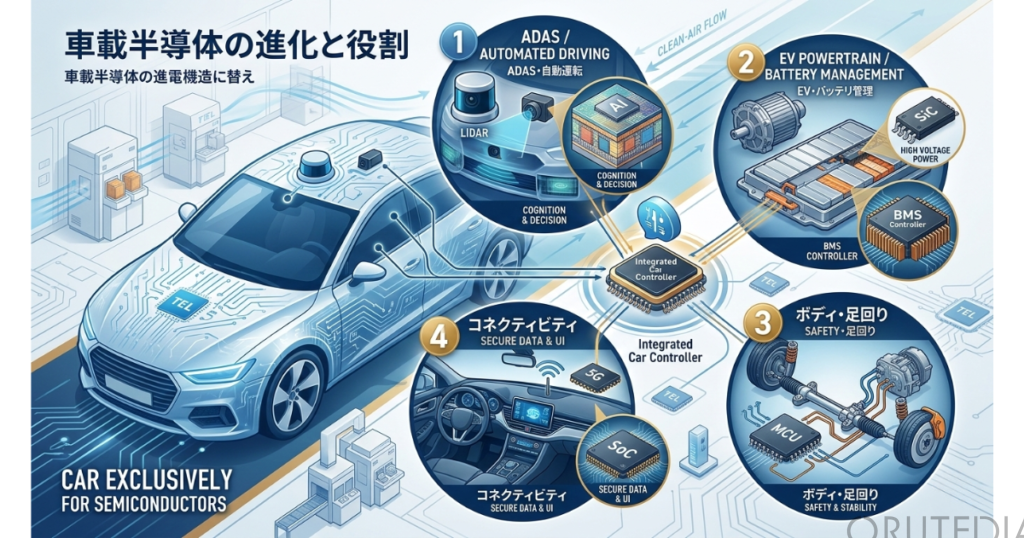

民生品(スマホやPC)では普及したPCCワイヤですが、自動車分野への適用には高いハードルがありました。車載用LSIには、極めて厳しい環境下での動作保証が求められるからです。

厳しい環境ストレス試験

車載規格(AEC-Q100など)では、以下のような試験をクリアしなければなりません 。

  • 高温放置試験(HTSL): 175℃という極低温下で2000時間以上の耐久性が求められます 。
  • 高温高湿ストレス試験(HAST): 130℃、85%RHといった高温多湿な環境下での接合部腐食耐性が問われます 。

従来のPCCワイヤでは、これらの過酷な条件で「接合部の腐食」や「ワイヤ内部のボイド(空隙)生成」が発生することが課題となっていました 。


次世代の解決策:新型PCCワイヤ「EX1R」とAg合金ワイヤ「GX2s」

日鉄マイクロメタル(株)が開発した新型ワイヤは、これらの課題を独自の「合金設計」と「被覆技術」で解決しています。

高信頼性PCCワイヤ「EX1R」

EX1Rは、銅芯材に特殊な元素を添加することで、耐食性を飛躍的に高めた製品です 。

  • 実証結果: HAST試験において、汎用PCCワイヤが192時間で強度低下を起こすのに対し、EX1Rは240時間経過後も初期強度の80%以上を維持しました 。

低抵抗と信頼性を両立「GX2s」(Ag合金ワイヤ)

商品の情報によればメモリデバイスなど、素子が脆くダメージを避けたい場合には、より軟質な銀(Ag)ワイヤが適していると述べられています。

  • GX2sの特長: 純銀ワイヤの欠点であった耐食性を合金化で改善しつつ、金ワイヤ(4N Au)と同等の低い電気抵抗(2.4µΩcm)を実現しています 。

まとめ:持続可能な社会を支えるワイヤ技術

ワイヤーボンディング技術の進化は、単なるコスト削減に留まりません。希少な資源である金の使用量を削減することは、環境負荷の低減と持続可能な社会の実現に直結します 。

今後、半導体パッケージはさらに高密度化・微細化が進展します。これに伴い、細線化や接合面積の低下といった新たな課題も予想されますが、不良因子の深い理解に基づいた材料設計が、次世代のテクノロジーを支えていくでしょう 。


引用・参照元: 江藤基稀、小田大造、宇野智裕、山田隆「半導体実装用高信頼性ボンディングワイヤの開発」日本製鉄技報 第424号 (2025).
