3Dプリンティング技術、特に超高精度3Dプリンティングの急速な発展は、精密な構造や複雑な形状を持つサンプル、さらにはモールドの迅速な作製を可能にしています。この革新的な技術とPDMS（ポリジメチルシロキサン）転写技術を組み合わせることで、PDMSの優れた生体適合性、柔軟性、光学的透明性という特性を最大限に引き出しつつ、3Dプリンティングの柔軟性と高精度を活かして、複雑な微細構造を効率的に製造できることが明らかになっています。この相乗効果は、製品開発と生産の加速に大きく貢献し、特にバイオメディスン、フレキシブルエレクトロニクス、バイオミメティックデバイスといった、材料と構造の精度に対する要求が極めて高い分野において、複雑なマイクロおよびナノ構造の製造に高効率で柔軟なソリューションを提供し、ハイエンド用途での3Dプリンティングの進化を促進しています。
BMFの先進技術が拓く精密製造の可能性

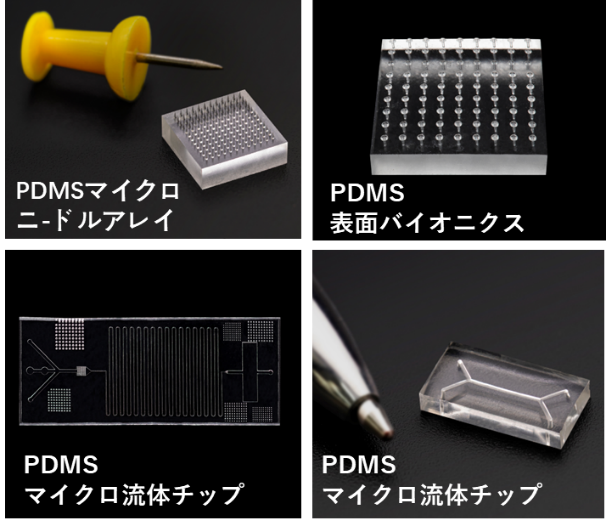

BMFの3Dプリンティング装置は、その超高精度と厳密な公差制御により、複雑な微細構造の成形において非常に効率的で柔軟なソリューションを提供しています。さらに、PDMS転写技術もすでに成熟しており、バイオメディカル、マイクロ流体、光学といった多様な分野において、特定のニーズに応じた機能的なデバイスの作製に活用されています。図1に示されるPDMS転写サンプルの例は、この技術の実用性と応用範囲の広さを示唆しています。この組み合わせ技術は、まさに次世代のデバイス製造を牽引する重要な要素となっています。
実用化が進む革新的な応用事例
3DプリンティングとPDMS転写技術の組み合わせは、すでに複数の分野で具体的な成果を生み出しています。以下に、その代表的な応用事例を紹介します。
1. 創傷治癒用マイクロニードルパッチ：感染症治療への新たなアプローチ
創傷は、その治癒過程において細菌などの微生物感染のリスクに常にさらされており、一度感染すると治癒が遅れたり、完全に治癒しない状態に陥ることも少なくありません。従来の治療法である創傷デブリードマン、抗生物質の内服、抗菌性ドレッシング材の使用には、それぞれ限界が存在します。例えば、細菌のバイオフィルムが薬剤の浸透を妨げたり、抗生物質の誤用が薬剤耐性のリスクを高めたり、ドレッシング材の頻繁な交換が患者に痛みや不快感を与え、治療へのコンプライアンスを低下させるといった課題です。
この喫緊の課題に対し、Wei Liの研究チームは、3DプリンティングとPDMS転写技術を駆使して、感染した創傷の治癒を促進する、新規で生体適合性の高いプロバイオティクス・マイクロニードルパッチの開発に成功しました。この革新的なパッチは、長期間持続する抗菌効果を持つことが特徴です。
この研究成果は、「Accelerated infected wound healing by probiotic-based living microneedles with long-acting antibacterial effect」と題され、『Bioactive Materials』誌に掲載されました。

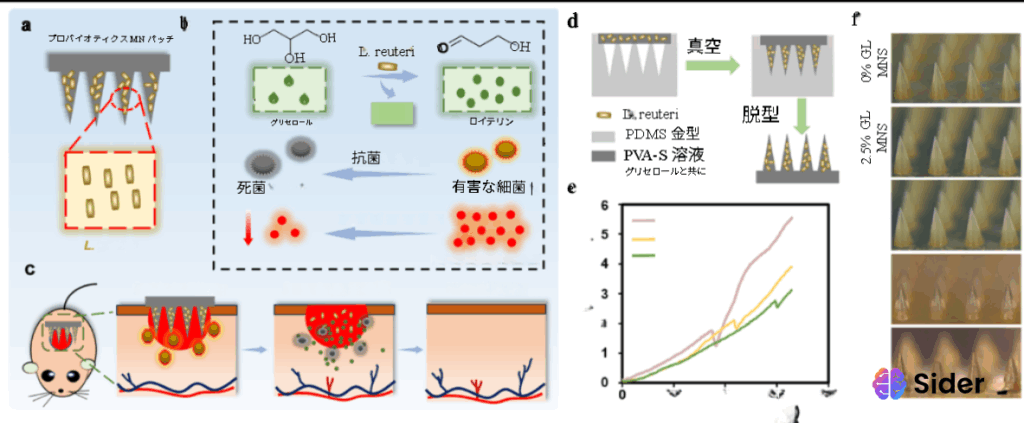

図2は、GL MNsパッチの創傷治癒への応用概念図、およびその作製・特性評価プロセスを示しています。
このマイクロニードルパッチ（5% GL MN）は、ポリビニルアルコール（PVA）、スクロース、5%グリセロール、そしてプロバイオティクスであるラクトバチルス・ロワイヤルを主成分として構成されています。その製造においては、BMFの3Dプリンティング装置（microArch® S240）を用いてモールドが作製され、その後PDMSによって転写されることで、マイクロニードルパッチが完成します。このパッチは、基部半径200μm、高さ850μm、先端半径約10μmのマイクロニードルが10×10のアレイ状に配置された構造を有しています。
PVA-スクロースマトリックスは、5% GL MNに十分な機械的強度を与え、皮膚への挿入後に迅速な溶解を促進します。これにより、乳酸菌が迅速に送達され、グリセロールが代謝されることで抗菌効果を持つロドプシンが産生されます。このメカニズムにより、慢性感染創傷において抗菌、炎症軽減、そして創傷治癒促進効果が期待できます。この新しいプロバイオティック・マイクロニードルパッチは、優れた生体適合性と長期間持続する抗菌効果を有しており、慢性感染創傷の治療に非常に大きな可能性を秘めています。
2. 皮膚間質液採取用ハイドロゲルマイクロニードル：診断・モニタリングの簡便化
皮膚間質液（Dermal interstitial fluid）は、皮膚細胞と組織の間に存在する液体であり、豊富なバイオマーカーを含んでいることから、治療薬のモニタリングに広く利用されています。しかし、間質液を抽出する従来の皮膚生検、水疱吸引、マイクロダイアリシス、開放マイクロパーフュージョンといった方法は、煩雑で時間がかかるだけでなく、侵襲性が高く、皮膚に局所的な損傷を与えやすいという課題を抱えています。これらの欠点は、臨床現場での頻繁な使用を制限する要因となっていました。

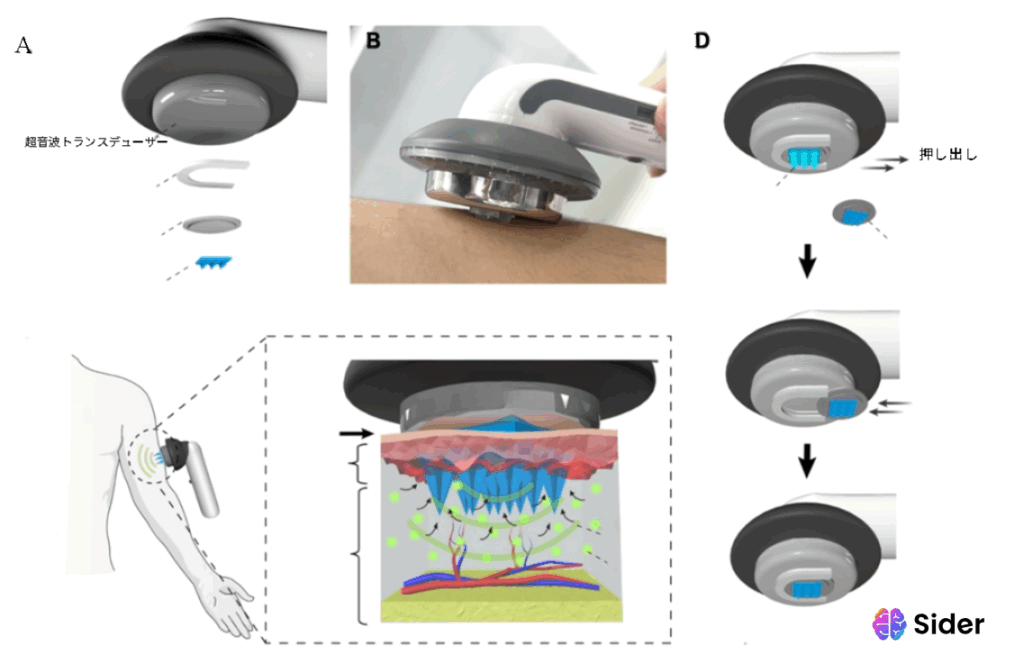

この課題に対し、Hao Changの研究チームは、図3に示されるように、無痛、低侵襲、高効率で皮膚から間質液を採取するための、超音波支援交換可能な六角星形ハイドロゲルマイクロニードルパッチの開発に成功しました。
この研究成果は、「Efficient extraction of interstitial fluid using an ultrasonic-powered replaceable hexagram-shaped hydrogel microneedle patch for monitoring of dermal pharmacokinetics and psoriatic biomarkers」と題され、『Chemical Engineering Journal』誌に掲載されました（DOI: 10.1016/j.cej.2024.157293）。

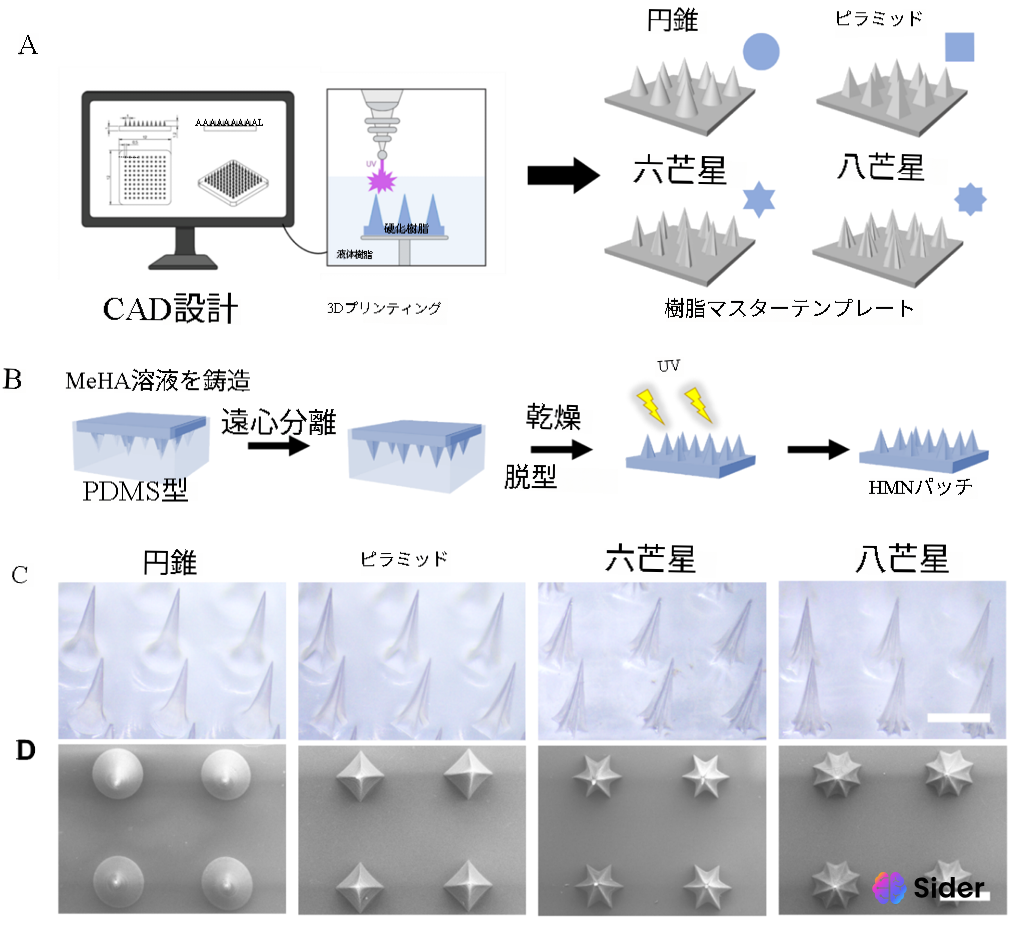

このマイクロニードルパッチは、光架橋性メタクリル酸ヒアルロン酸（MeHA）で作製されており、BMFの高精度3Dプリンティング装置（microArch® S130）を用いてモールドを作製した後、PDMSモールドで転写することで製造されます。図4に示されるように、これにより様々な形状や構造のハイドロゲルマイクロニードルパッチの作製が可能となります。特に、六角星型ハイドロゲルマイクロニードルは、優れた機械的強度を有し、皮膚間質液を豊富に含む真皮層に正確に到達できるだけでなく、市販の携帯型超音波機器の局所超音波の助けを借りることで、十分な量の皮膚間質液を素早く吸引することが可能です。
この超音波支援交換可能六角星型ハイドロゲルマイクロニードルは、皮膚間質液採取のための簡便で効率的、かつ患者に優しい新規ソリューションを提供します。既存の採血や皮膚生検などの侵襲的方法に代わるものとして、様々な生体医学的検査・診断分野への幅広い応用が期待されています。
3. フレキシブル圧力センサーの逆設計：高性能デバイス開発の効率化
人間の皮膚の触覚受容体を模倣し、触覚刺激を電気信号に変換する柔軟な圧力センサーは、インテリジェントロボット、健康モニタリング、ヒューマンマシンインターフェースといった分野で将来有望な応用が期待されています。しかし、従来のセンサー設計、特に順方向の構造-性能設計は、実験とシミュレーションの繰り返しに依存しており、非効率的であるという課題がありました。また、構造の最適化には限界があり、広範囲での線形応答を達成することが困難でした。
この課題を克服するため、Chuanfei Guoらは、設計範囲を限定するために低次モデルを導入することで効率的な逆設計法を開発しました。さらに、データスクリーニングの効率を向上させる「ジャンプ選択」法を提案し、線形応答を持つ様々な柔軟な圧力センサーの微細構造の予測と実験的実証に成功しました。

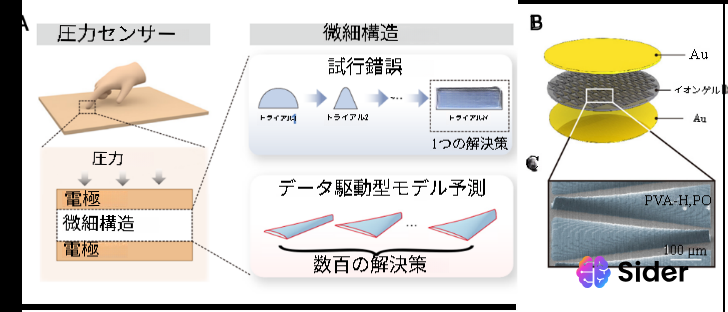

この研究成果は、「Data-driven inverse design of flexible pressure sensors」と題され、米国科学アカデミー紀要（PNAS）に掲載されました。図5は、フレキシブル圧力センサーの設計概念図を示しています。

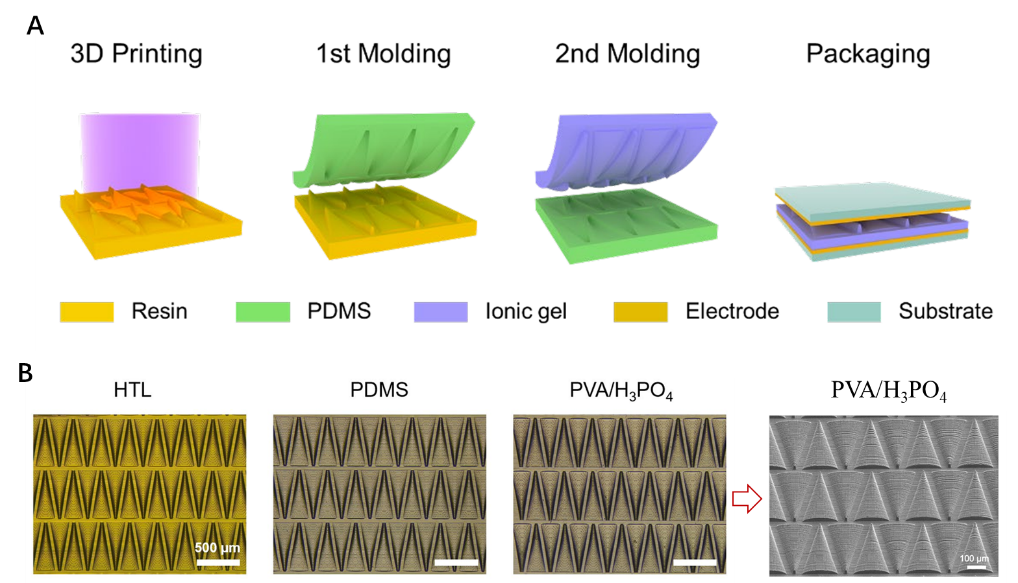

このフレキシブル圧力センサーのゲル層微細構造は、BMF 3Dプリンティング装置（microArch® S130）を用いて、HTLモールドの複雑な隆起構造を極めて高精度に印刷（最小構造特徴：10μm）することで実現されました。さらに、2つの転写印刷技術を組み合わせることで、イオン化機能層の柔軟なPVA/H3PO4微細構造の作製に成功しました。図6に、この簡単な製造工程と、3DプリントされたHTLモールド、PDMS、イオンゲル構造の画像が示されています。
上記の微細構造設計に基づき、このフレキシブル圧力センサーは、動的および周期的な負荷条件下で優れた直線性特性と感度を示しました。これにより、データ処理の複雑さが劇的に簡素化され、インテリジェントロボット、高度医療、ヒューマンマシンインターフェースなどの幅広い応用シナリオにおけるデバイス設計に新たな技術的アプローチを提供しています。
PDMSマイクロスケール3Dプリンティング技術の展望
上述の応用事例は、精密3DプリンティングとPDMS転写技術の組み合わせが、様々な分野において革新的なソリューションを提供できる可能性を明確に示しています。この技術の発展は、単に微細構造を作製する能力に留まらず、それぞれの材料が持つ特性を最大限に活かし、これまでは困難であった機能性デバイスの開発を可能にするものです。
PDMSの生体適合性、柔軟性、光学的透明性は、特に生体医療分野において非常に重要です。マイクロニードルパッチや間質液採取用デバイスのように、直接生体に触れる、あるいは生体内で機能するデバイスには、これらの特性が不可欠です。また、柔軟なエレクトロニクス分野においても、PDMSの柔軟性は、ウェアラブルデバイスや曲面への実装など、新たなデザインと機能性を実現します。
3Dプリンティングは、設計の自由度と迅速なプロトタイピングを可能にし、PDMS転写技術は、その設計を忠実に、かつ効率的に大量生産に繋げるための橋渡しとなります。これにより、研究開発から実用化までの期間が短縮され、市場への製品投入を加速させることができます。
今後、この技術はさらに進化し、以下のような分野でその応用が広がっていくと予想されます。
- 個別化医療の進展: 患者一人ひとりの状態に合わせたカスタムメイドの医療機器や薬剤送達システムの開発。例えば、個人の皮膚の特性や病状に合わせたマイクロニードルの形状や薬剤含有量の調整などが可能になるでしょう。
- より高度なバイオセンサー: 微細な構造を持つPDMSベースのセンサーは、体内の微量物質を高い感度で検出し、疾病の早期診断や健康状態の継続的なモニタリングに貢献する可能性があります。
- ソフトロボティクスとウェアラブルデバイス: 柔軟な素材であるPDMSと精密な3Dプリンティング技術の組み合わせは、より人間の動きに近く、自然な触覚を持つソフトロボットや、より快適で機能的なウェアラブルデバイスの開発を加速させるでしょう。
- マイクロ流体デバイスの多様化: 微細な流路を持つPDMS製マイクロ流体デバイスは、ラボ・オン・チップ技術の発展を促し、より複雑な生化学反応の制御や、薬剤スクリーニングの効率化に貢献します。
しかし、この技術のさらなる普及と発展のためには、いくつかの課題も残されています。例えば、材料の選択肢の拡大、より微細な構造の再現性向上、製造コストのさらなる低減、そして大量生産へのより効率的なスケールアップなどが挙げられます。これらの課題を克服することで、PDMSマイクロスケール3Dプリンティング技術は、医療、エレクトロニクス、ロボティクスといった多岐にわたる分野で、これまで想像もできなかったような革新的な製品やソリューションを生み出し続けるでしょう。
まとめ
精密3DプリンティングとPDMS転写技術の融合は、マイクロスケールデバイス製造における革新的なブレークスルーをもたらしています。この技術の組み合わせは、高精度な微細構造の作製能力と、PDMSの優れた物理的特性を最大限に活用することで、医療機器、バイオセンサー、ウェアラブルデバイス、マイクロ流体デバイスなど、幅広い分野での応用可能性を示しています。
特に、BMFの超高精度3Dプリンティング技術を活用したフレキシブル圧力センサーの開発事例は、この技術の実用性と将来性を明確に実証しています。製造プロセスの効率化、設計の自由度向上、そして量産化への展開可能性は、この技術が次世代のデバイス製造において中心的な役割を果たすことを示唆しています。
今後は、材料選択の拡大や製造コストの低減などの課題に取り組みながら、さらなる技術革新と応用分野の開拓が期待されます。この技術は、個別化医療、高度なセンシング技術、ソフトロボティクスなど、様々な分野でイノベーションを促進し、私たちの生活や産業に大きな変革をもたらすことでしょう。
